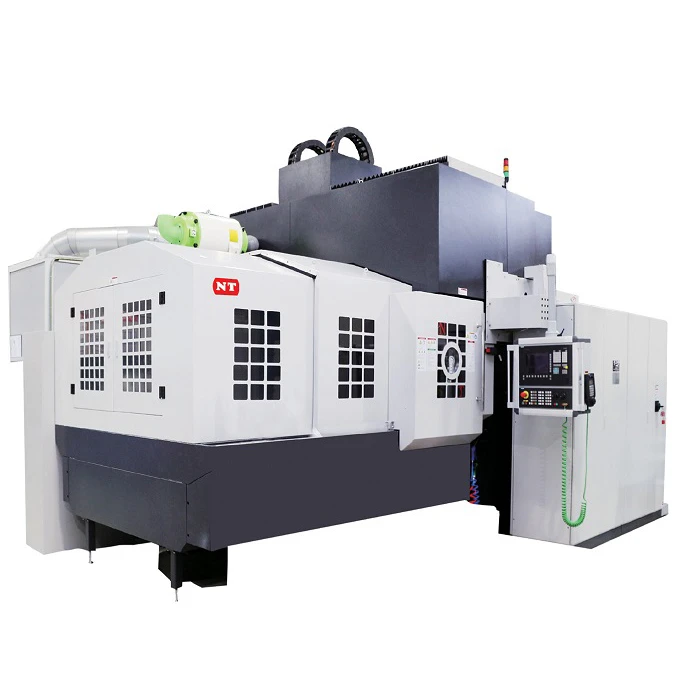

NTH yuqori aniqlikdagi ganery CNC ishlov berish markazi
3 o'q mashinasi mashinasi
3 o'q mashinasi {{}} {o'qi chap va orqaga siljitadi) {o'qi chap va o'ngda, chapga va pastga siljitadi) {o'qi oldinga siljish (milya siljitadi), {{6} siljishlar (slaydni oldinga siljitadi), {{6} harakatlantiradi. Birortaning asosiy va boshqa qismlarini kesib o'tish uchun Mold, teshiklar, teshiklar, grouplar va boshqa joylarni qayta ishlash qobiliyatiga ega va boshqa metall ishlab chiqaradigan stsenariylarda keng tarqalgan va boshqa metall ishlab chiqarishda ishlatiladigan va boshqa metallni qayta ishlash stsenariylarida keng qo'llaniladi. An'anaviy geometrik konturlarning ehtiyojlari .
Xususiyatlari
Barqaror va ishonchli ishlov berish aniqligi
3 o'q mashinasi ishlov berish markazi qattiq tog 'tizmasi dizaynini qabul qiladi.
Katta hajmli ishlarni yuqori yuklarni qayta ishlashni qo'llab-quvvatlaydi
Ushbu turkum uskunasi yuqori darajadagi ish bilan ta'minlangan, maksimal miqdordagi og'irlikdagi va ko'p miqdordagi og'ir ishlov berish va katta hajmli ishlov berish, uzunligi 3000 × STEXICE 1600MM, Y-AXSE 1600MM, Z-o'qi 800 mm) eng murakkab qismlarning asosiy ishlov berish yuzasini bitta qisqichda to'ldirilishi kerak .
Yuqori tezlik va yuqori quvvat manbai qobiliyati
3 o'q mashinalari markazi HSS A63 shpindel interfeysi bilan jihozlangan, maksimal vaznli tezligi bilan jihozlangan (2}}} {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{}}} ga teng, u bilan birgalikda diametrli keramik rulman mavjud Yuqori tezlikda va yuqori barqarorlik mosligiga erishish uchun neft-gazni moylash tizimi va ichki shpindelni sovutish tuzilishi .
Yuqori vositalar samaradorligini oshiradi
Uskunalar 24/30 /40- pozitsiyalari (ixtiyoriy pozitsiyali) yoki 150 mm (tutqichli pozitsiyaning to'liq) bilan jihozlangan (tutunli pozitsiyaning bo'sh) va yuqori tizimning maksimal vositasi va og'irlikning maksimal vositasi bilan jihozlangan. 8kg, . ni tugatishdan talab qilinadigan umumiy vositani qoplash kerak . Oddiy vositalar o'zgarishi uchun zarur bo'lgan vaqtni o'zgartirish vaqt 2 .} dan kam, va joyni aniqlash va joylashtirish xatosi 0.003mm dan kam.
Texnik ma'lumotlar:
|
Buyum |
Unlit |
Nth1250 |
Nth1680 |
|
Insult |
|||
|
X o'qi |
mm |
1200 |
1600 |
|
Y o'qi |
mm |
1200 |
1500 |
|
Z o'qi |
mm |
500 |
800 |
|
Stol |
|||
|
Jadval hajmi |
mm |
1300x1250 |
1700x1300 |
|
Jadvalni yuklash hajmi |
kg |
1500 |
3000 |
|
Shpindel |
|||
|
Shpindel turi |
Hsk A63 |
Hsk A63 |
|
|
Max tezlik tezligi |
rpm |
10000 |
10000 |
|
Max tezlik tezligi (ixtiyoriy) |
rpm |
20000 |
20000 |
|
Shpindel |
Kvant |
22/26 |
22/26 |
|
Ozuqa kursi |
|||
|
X / Y / Z o'qi tezkor |
m / min |
30 |
30 |
|
Asbob Jurnal |
|||
|
Sig'im |
24/30/40 |
24/30/40 |
|
|
Maks Asbob diametri |
mm |
80/150 |
80/150 |
|
Maks Tool uzunligi |
mm |
300 |
300 |
|
Maks Tool Og'irligi |
kg |
8 |
8 |
|
Aniqlik (VDI)) |
|||
|
X / y / z lavozim |
mm |
0.004 |
0.004 |
|
X / Y / Z takrorlanishi |
mm |
0.002 |
0.002 |
