Gorizontal ishlaydigan markaz NHM -500 e
* Faqat ma'lumot uchun rasmda . variantlari bo'lishi mumkin
Gorizontal ishlov berish markazi - bu ko'p funktsional dastgohlar ishlab chiqarish sanoatining ishlov berish va sifatini qayta ishlashning yuqori samaradorligi va sifatini qayta ishlashning yuqori samaradorligi va sifati bilan chambarchas bog'liq, chunki u boshqa mahsulotni qayta ishlashning yuqori samaradorligi va sifati bilan chambarchas bog'liq bo'lishi kerak Mashina vositasi {{4} ning gorizontal tuzilishi bilan o'lchash mexanizmi yordamida, chiplarni samarali olib tashlashni rag'batlantirish uchun vositani ish qismiga va oldinga siljitishga imkon beradi, . .
Horizontal ishlov berish markazi odatda mashinalar, kontroller, kontroller, Asboblar va boshqa qismlardan iborat bo'lib, ular ish jarayonida bir nechta ishlov berish uchun bir nechta vositalardan foydalanishlari mumkin, va odatda ishlov berishda bir nechta vositalardan foydalanishlari mumkin, ular ishlov berishda bir nechta vositalardan foydalanishlari mumkin va ular ishlov berishda bir nechta vositalardan foydalanishlari mumkin, ular ishlov berishda bir nechta vositadan foydalanishlari mumkin. Jarayon .
Standart xususiyatlar
● Fanuc -0 i-MF CNCni boshqarish
● 24 24 ATC
● 20, 000 RPM HSK A63 Shindle
● 22 / 26.4 kV shpindel motor
● Shpindel Havoni tozalash
● 4.4 "LCD rangli displey
● To'liq panel
● Avtomatik moylash
● To'fon sovutish joyi
● 36/66 / 36mm / min tezkor kesish stavkasi
● Ish yorug'ligi
● Qattiq urish
● Uchta rang signalimi
NHM -500 E standart mashinalari spetsifikatsiyasi
|
Sayohat |
||
|
X o'qi (jadval chap va o'ngga siljiydi) |
mm |
800 |
|
Y o'qi (shpindel qutisi yuqoriga va pastga siljiydi) |
mm |
500 |
|
Z o'qi (ustun oldinga va orqaga siljiydi) |
mm |
620 |
|
Stol yuzasiga shpindel |
mm |
130-630 mm |
|
Stol markaziga shpindle yuzasi |
mm |
90-710 mm |
|
Cnc aylanadigan stol |
||
|
Jadval hajmi |
mm |
500x500 |
|
Maksimal jadval yuki |
kg |
800 |
|
Maksimal aylanadigan tezlik |
rpm |
15 |
|
Minimal indeks darajasi |
daraja |
0.001 |
|
Shpindel spetsifikatsiyasi |
||
|
Shpindle asbob ushlagichi |
Hsk A63 |
|
|
Maksimal shpindel tezligi |
rpm |
20,000 |
|
Shpindel turi |
Elektr |
|
|
Shpindel motor turi |
Servo motor |
|
|
30 30 bir necha daqiqa qisqa ish kuchi |
Kvant |
26.4 |
|
Uzluksiz kesish kuchi |
Kvant |
22 |
|
Eksning ishlashi |
||
|
Etaklar soni |
3 o'qlar: x / y / z |
|
|
Tez tezlik x / y / z |
m / min |
36 /36/ 36 |
|
Motor turi |
AC raqamli servo |
|
|
Qo'llanma turi |
Chiziqli yo'li |
|
|
ATC tizimi |
||
|
ATC turi |
ARM ATC |
|
|
Cho'ntak raqami |
24 |
|
|
Maksimal vositalar diametri |
mm |
75 (qo'shni vosita 125) |
|
Maksimal vositalar uzunligi |
mm |
300 |
|
Maksimal vositaning vazni |
kg |
7 |
|
ATC vaqti |
s |
3 |
|
Aniqlik |
||
|
Pozitsiyaning aniqligi X / Y / Z ({{{{{{{{{{{230-2) |
mm |
0.008 |
|
Pozitsiyani aniq b (iso {{{{230-2) |
″ |
±10 |
|
Taqlanishni aniqlik X / Y / Z ({{{{{{{{230-2) |
mm |
0.004 |
|
Taqlanish aniqligini (ISO {{{{230-2) |
″ |
5 |
|
X / Y / Z |
mm |
0.001 |
|
NEG . dagi ({10}} da tegishli ravishda boshqariladigan namlikning to'g'riligi, 60 mm dan oshib ketmasligi kerak. LASER TEST BILAN Mijozlarga ariza berish . |
||
|
Har xil |
||
|
Qavat maydoni (chip konveyer va qo'shimchalar va boshqalar) |
mm |
3,080 x 3,050 |
|
Mashinaning og'irligi |
kg |
6500 |
|
Kuch |
Kova |
45 |
|
Volt |
Bo'shliq |
380 - 50hz |
|
Bosimli havo |
bar |
5-7 |
|
Bosim havo oqimi |
L / min |
300 |
■ varianti bilan barcha narsalar yangilanishi mumkin

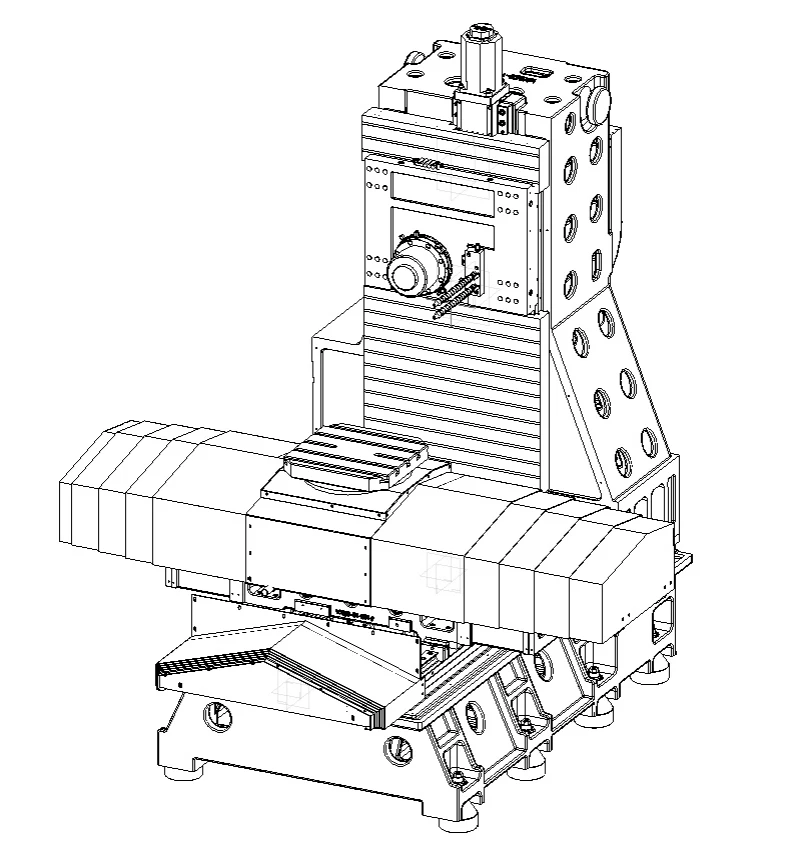

Qurilish
* Ustun slayd tuzilishi bilan gorizontal ishlov berish markazi
Mashinalar vositasining X / Z o'qi - bu patnislikning harakati uchun xoch tuzilishi - bu polkovnikning o'rni uchun va pastga siljish uchun, Mashinalar vositasi oddiy tuzilish va yuqori iqtisodiy samaradir .
* Qo'riqchi:
X / Y / Z o'qi og'ir chiziqli qo'llanmalar bilan standart hisoblanadi . stol maydonini va deformatsiyalarni o'chirish uchun keng tarqalgan va . . ni maksimal darajada oshiradi
* 500 mm diametri CNC Burilish jadvallari:
CNC Bury stollarini yig'ish quyidagilarni o'z ichiga oladi: 500 mm diametri CNC Suty stoli,
Min . indeksi darajasi: 0.001 daraja,
Statsionning tlazalari: 18H7,
Ish qismining sig'imi: 800 kg
Nhm -500 e Spindle Power Start
